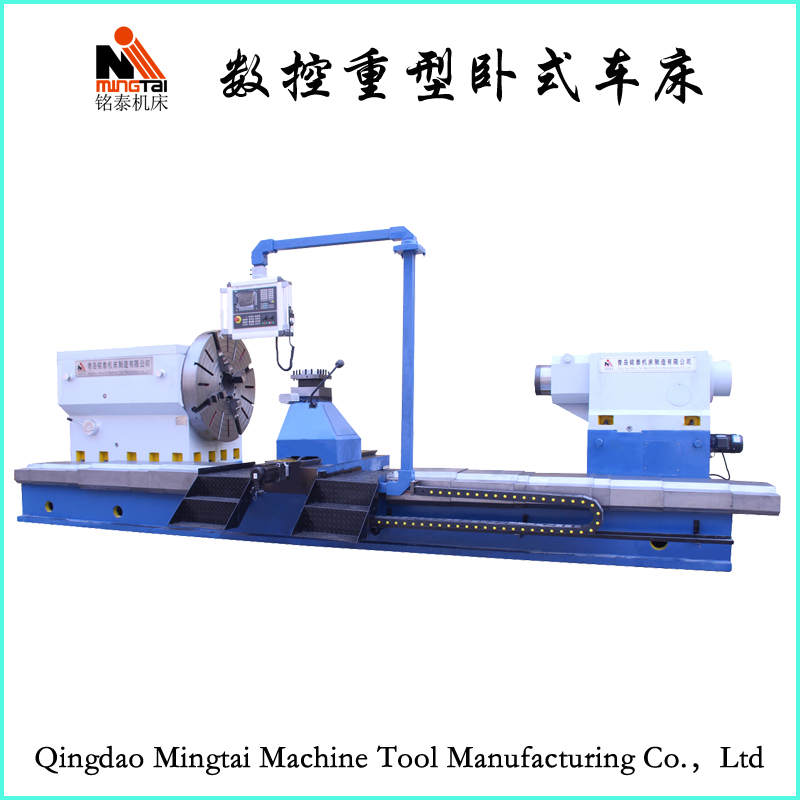

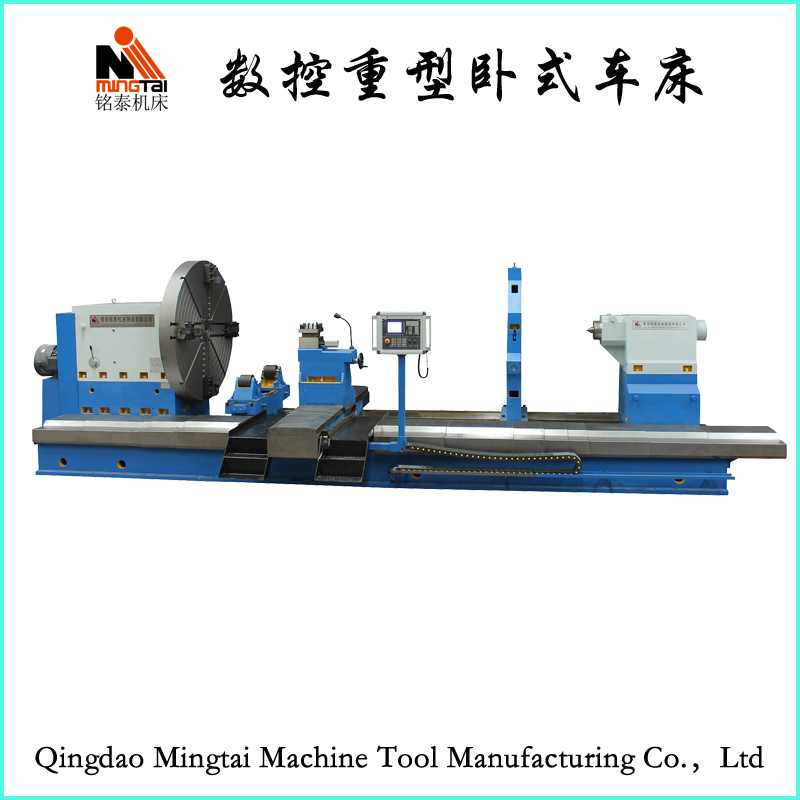

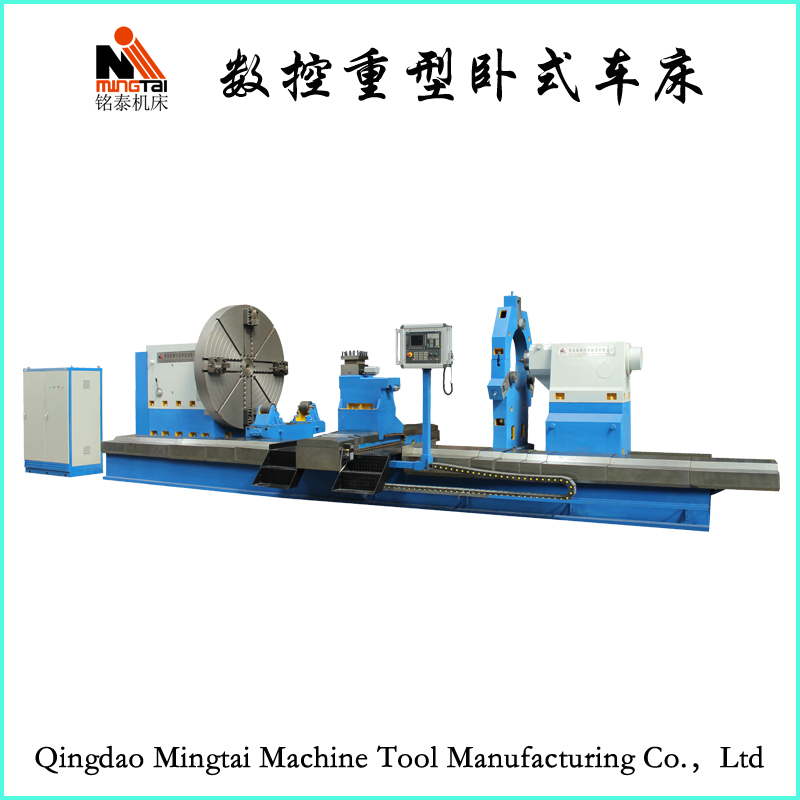

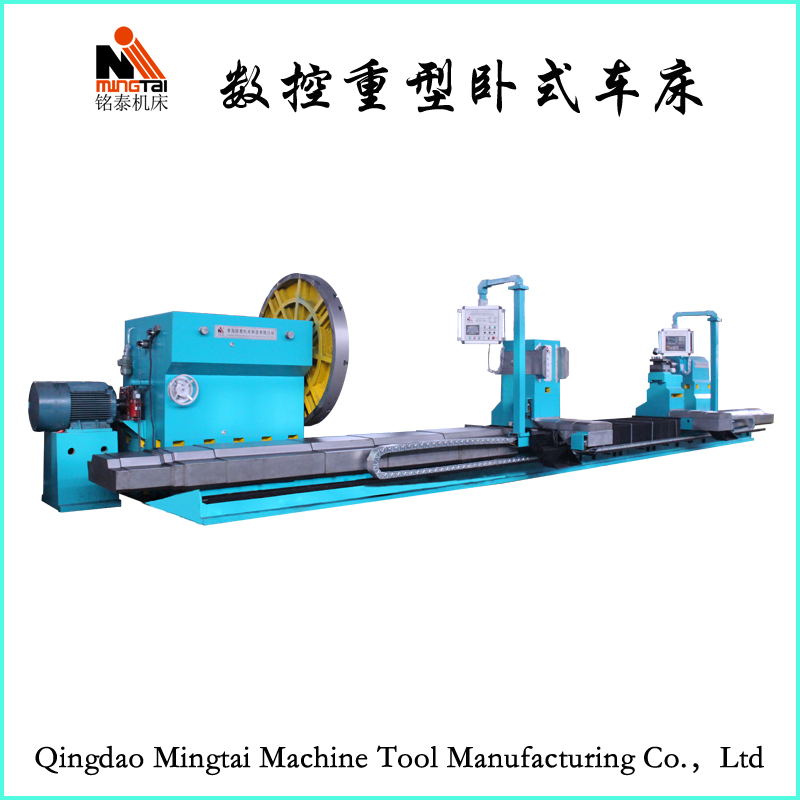

數控重型臥式車床
CK61160
CG61系列重型臥式車床主要可承擔各種車削工作，能夠車削各種零件的外圓、端面、內孔、切槽等工藝，同時也適用于硬質合金刀具進行強力車削，加工各種黑色金屬和有色金屬。主要大件采用國際最先進的計算機技術及最優化的有限元分析方法進行設計，使機床個大部分盡可能的承載最大的負荷，設計合理、選材考究。所有鑄件均采用高強度，牌號HT250的密烘鑄鐵為料型，使整個機床具有極佳的剛性、穩定性、精度保持性，特別適合重切削。所有大型鑄件都嚴格的退火處理后，再加上震動時效，徹底消除內應力，大大提高了整機精度，加工后的零件具有極好的幾何位精度，機床底座為十字形結構，矩形受力設計，組織穩定、可靠，保持性久。
全國咨詢服務熱線: 0532-83205777/5888
| 名稱 | CK61160 | CK61200 | CK61250 | CK61300 | |
| 床身部分 | 床身上最大工件回轉直徑 | 1600mm | 2000mm | 2500mm | 3000mm |
| 刀架上最大工件回轉直徑 | 1250mm | 1600mm | 2000mm | 2500mm | |
| 頂尖間最大工件長度 | 根據客戶要求 | 根據客戶要求 | 根據客戶要求 | 根據客戶要求 | |
| 頂尖間最大工件重量 | 32T | 32T | 64T | 128T | |
| 床身導軌寬度 | 1200mm | 1600mm | 2000mm | 2500mm | |
| 刀架部分 | 刀架最大橫向行程 | 800mm | 1000mm | 1250mm | 1500mm |
| 刀架最大縱向行程 | 根據客戶要求 | 根據客戶要求 | 根據客戶要求 | 根據客戶要求 | |
| 刀架快速移動（橫向） | 2000mm/min | 2000mm/min | 2000mm/min | 2000mm/min | |
| 刀架快速移動（縱向） | 3000mm/min | 3000mm/min | 3000mm/min | 3000mm/min | |
| 刀架結構 | 壓板或方刀臺 | 壓板或方刀臺 | 壓板或方刀臺 | 壓板或方刀臺 | |
| 刀桿截面尺寸 | 50×50 mm | 50×50 mm | 50×50 mm | 50×50 mm | |
| 主軸部分 | 主軸前軸軸承內孔直徑 | Φ220 mm | Φ300 mm | Φ300 mm | Φ400 mm |
| 主軸通孔直徑 | Φ100 mm | Φ100 mm | Φ100 mm | Φ100 mm | |
| 卡盤直徑 | Φ1400 mm | Φ1600 mm | Φ2000 mm | Φ2500 mm | |
| 尾座部分 | 尾座套筒直徑 | Φ200 mm | Φ290 mm | Φ290 mm | Φ350 mm |
| 尾座套筒最大行程 | 300mm | 300mm | 300mm | 300mm | |
| 電機部分 | 主電機功率 | 45KW | 55KW | 75KW | 128KW |
| 橫向電機功率 | 18N.m | 23N.m | 27N.m | 27N.m | |
| 縱向電機功率 | 23N.m | 27N.m | 36N.m | 36N.m | |
| 尾座電機功率 | 1.5KW | 1.5KW | 1.5KW | 1.5KW | |
| 滾珠絲杠 | X軸滾珠絲杠 | 臺灣上銀 | 臺灣上銀 | 臺灣上銀 | 臺灣上銀 |
| Z軸滾珠絲杠 | 臺灣上銀 | 臺灣上銀 | 臺灣上銀 | 臺灣上銀 | |
| 系統廠家 | 客戶選配 | 客戶選配 | 客戶選配 | 客戶選配 | 客戶選配 |
| 機床精度 | 尺寸精度 | 1T17 | 1T17 | 1T17 | 1T17 |
| 精車外圓圓度 | 0.03mm | 0.03mm | 0.03mm | 0.03mm | |
| 精車外圓圓柱度 | 0.035/300mm | 0.035/300mm | 0.035/300mm | 0.035/300mm | |
| 精車外圓平面度 | 0.030/300mm | 0.030/300mm | 0.030/300mm | 0.030/300mm | |
| 精車外圓表面粗糙度 | Ra3.2 | Ra3.2 | Ra3.2 | Ra3.2 |

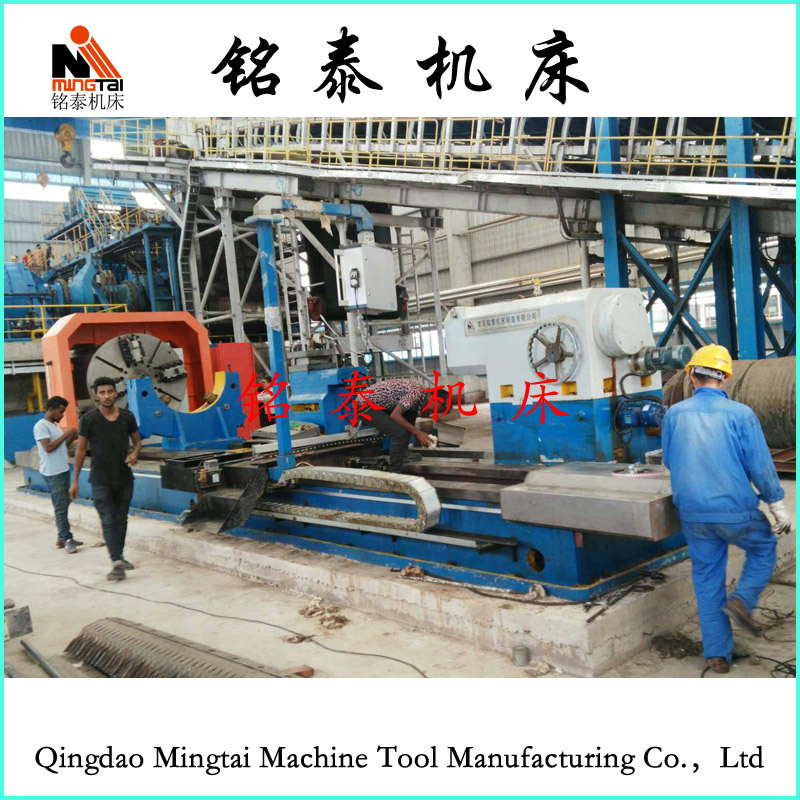

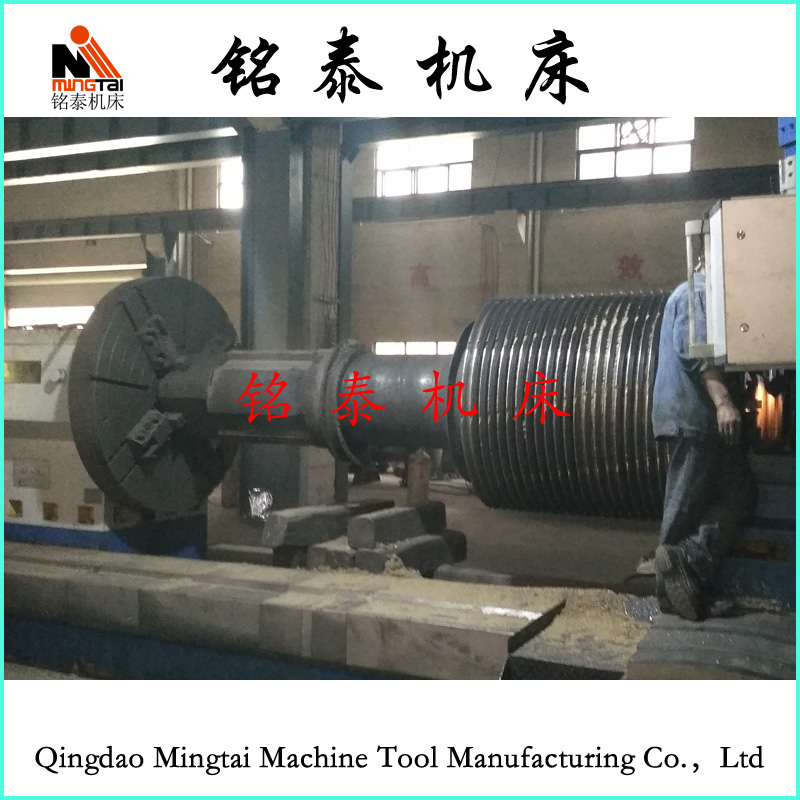

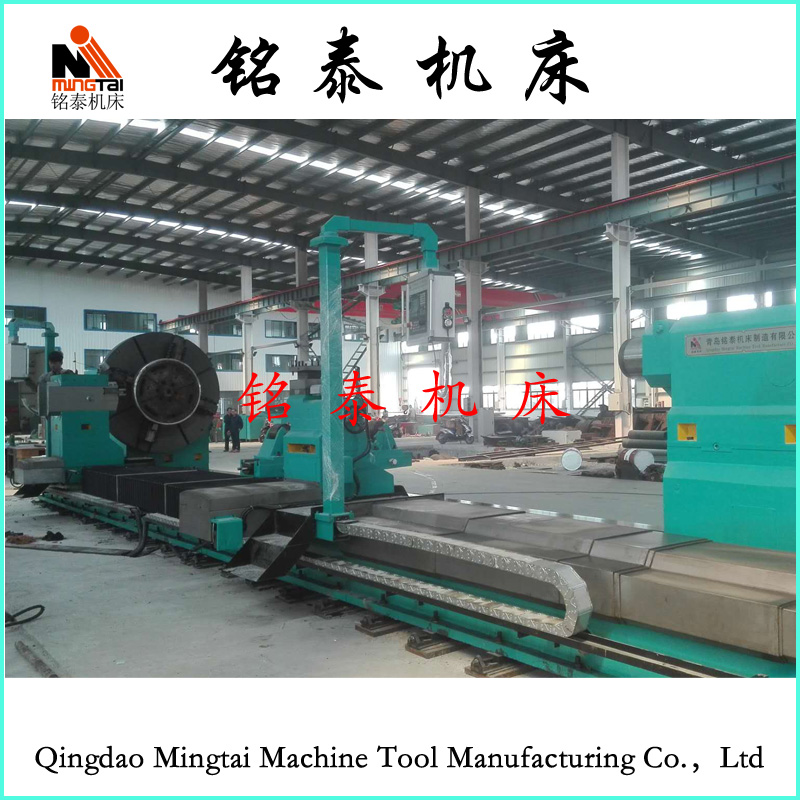

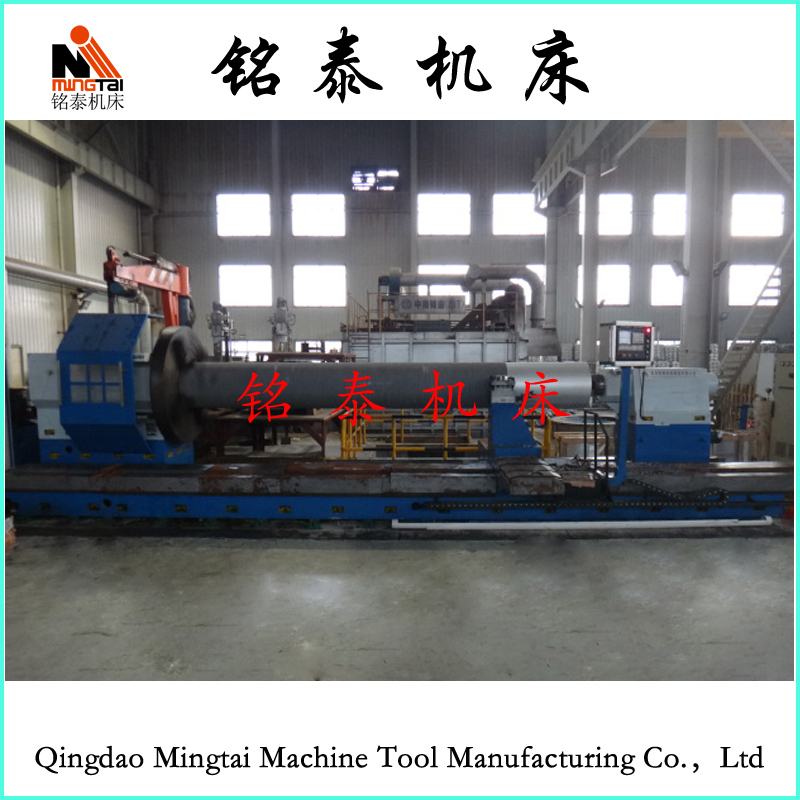

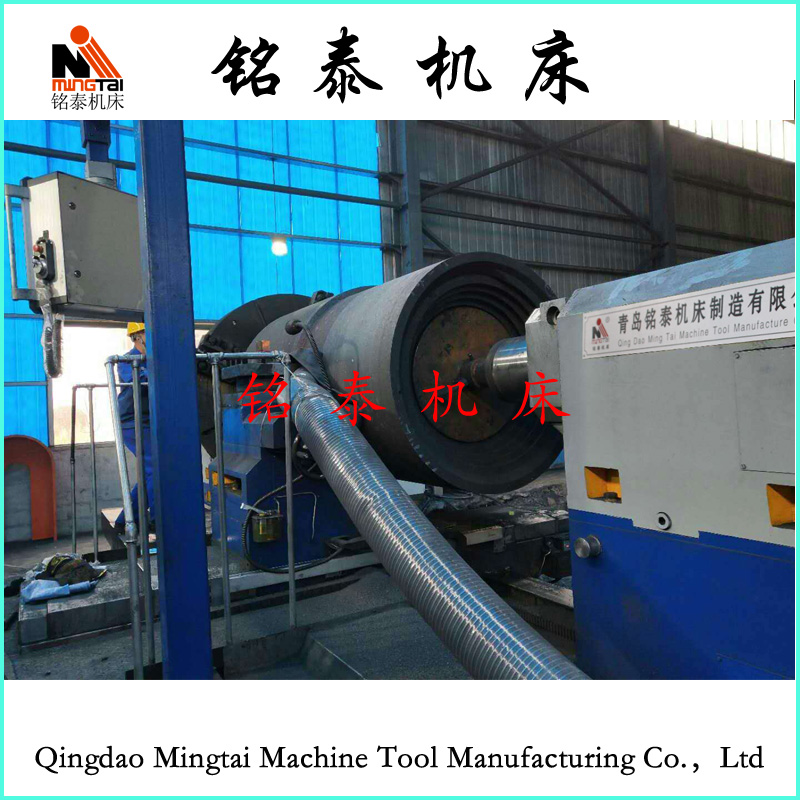

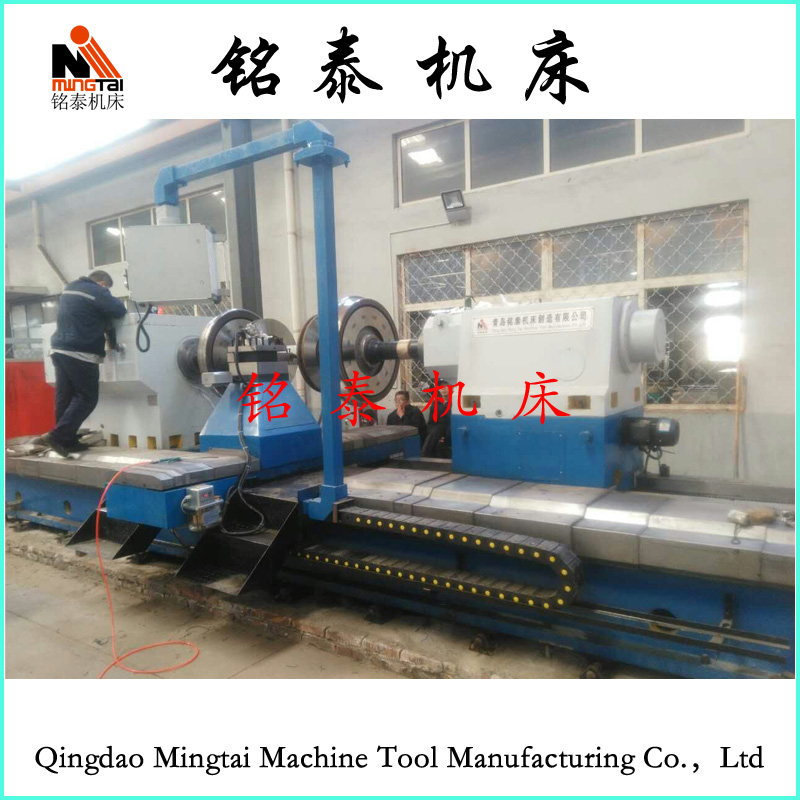

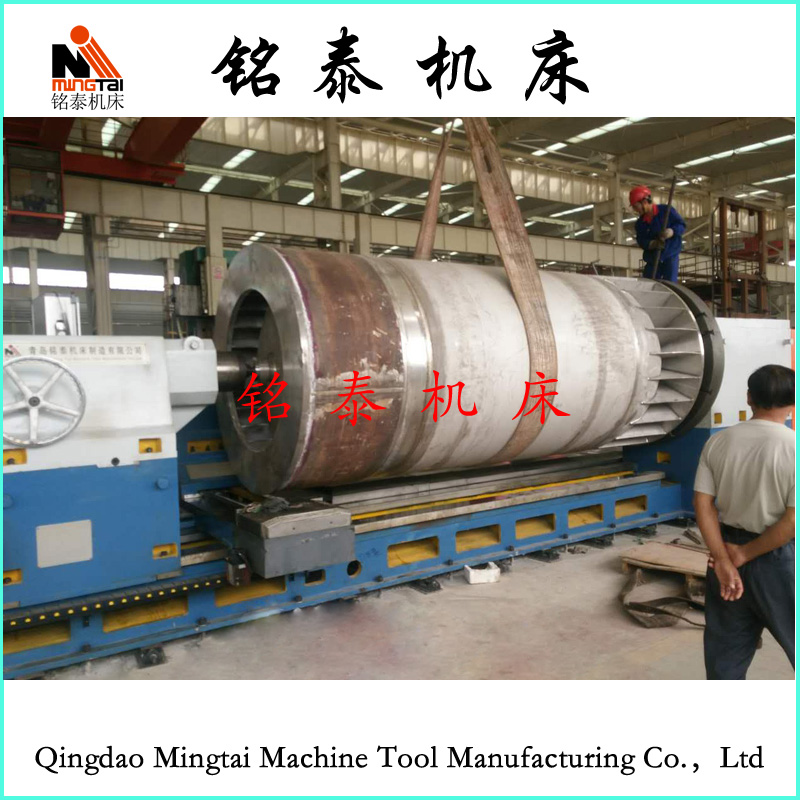

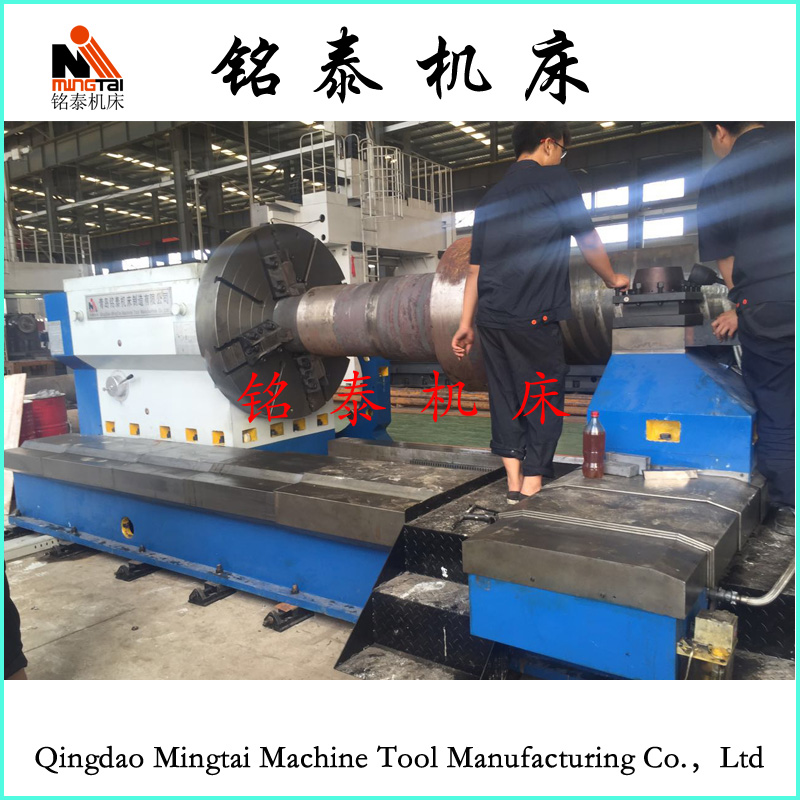

使用案例
