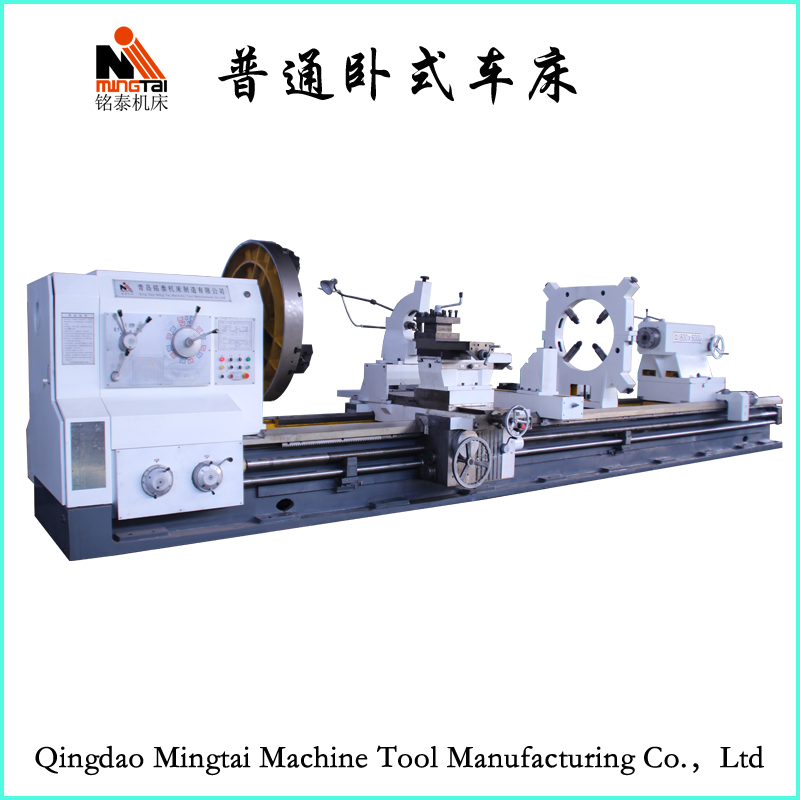

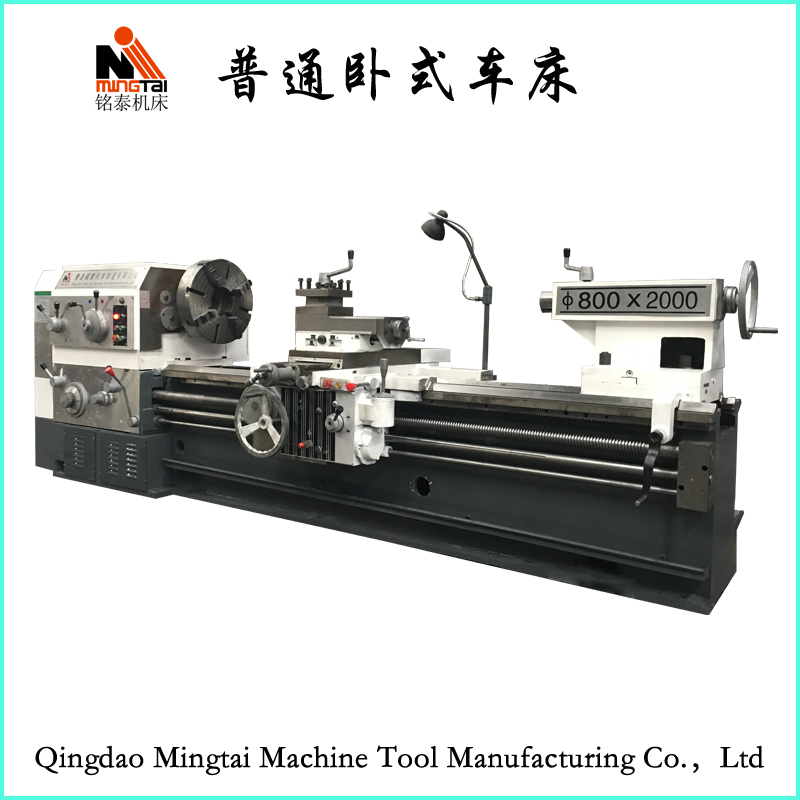

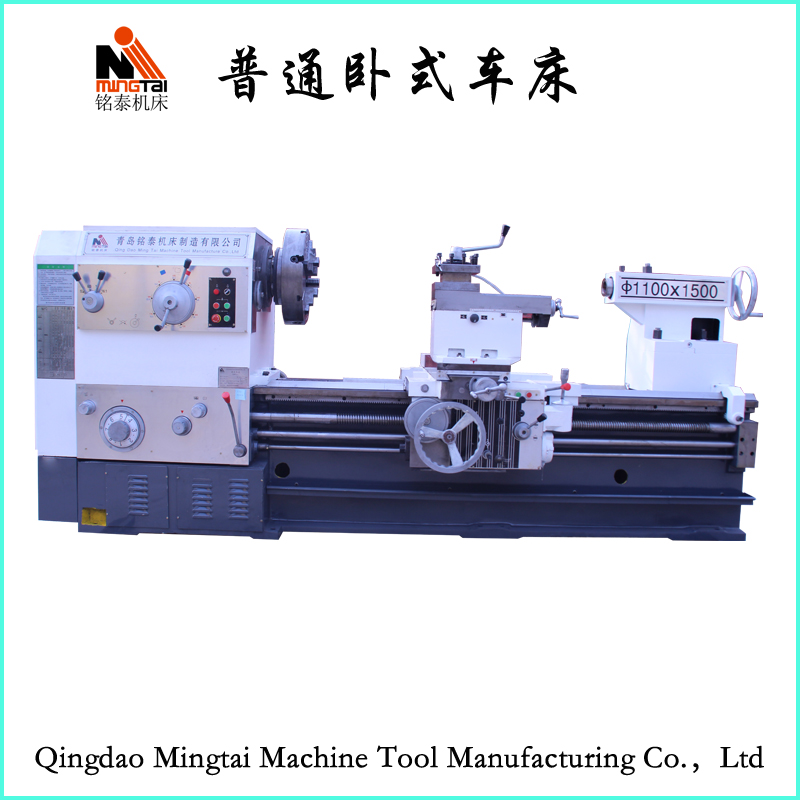

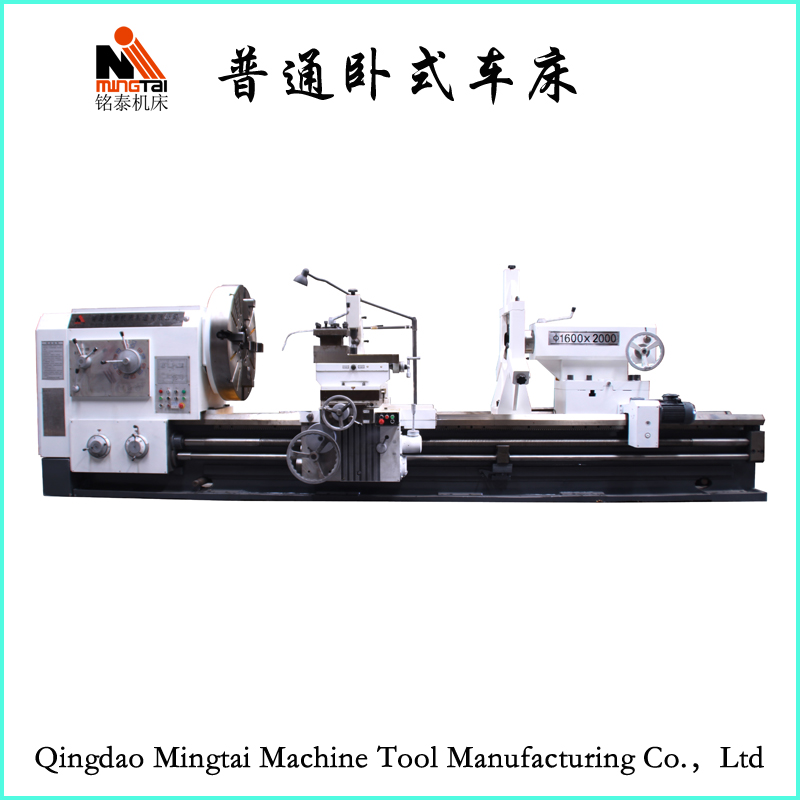

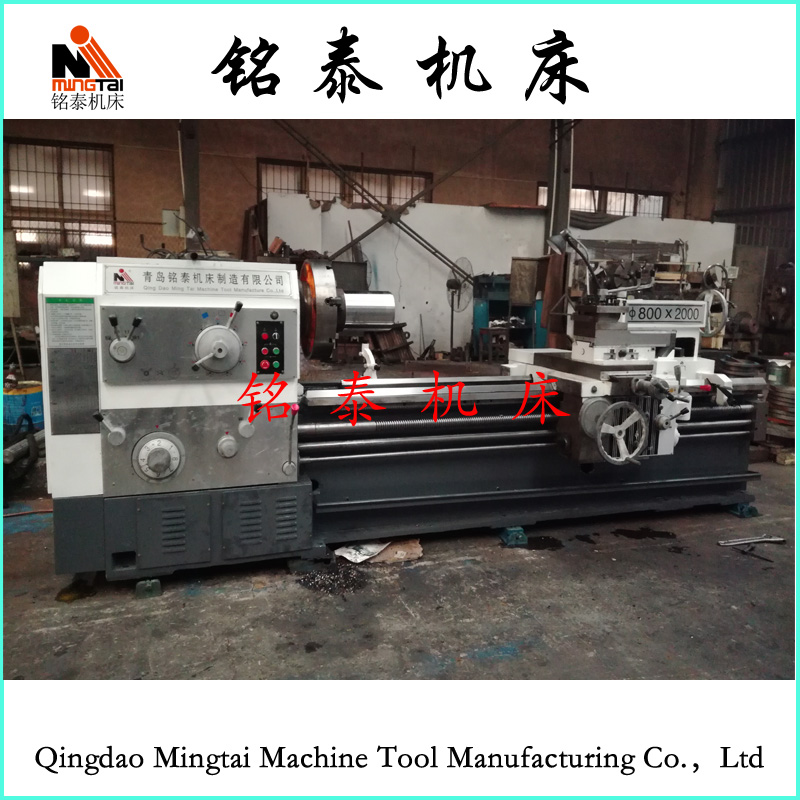

普通大型臥式車床
CW6180
CW61/CK61系列大型臥式車床技術含量高，剛性強，精度穩定，高效節能，功率大，適用于強力或高速切削加工直徑較大的重型機械零件，如重型軸件和管件、各種閥門、汽輪機配件等等，廣泛應用于風電、石油、化工、造紙、紡織、礦山、船舶、航空、橡膠、模具、汽車配件、加工如汽輪機轉子、圍帶、發電機、水輪機轉子、機器主軸、卷?yè)P(yáng)機等等機械制造加工業。
全國咨詢服務熱線: 0532-83205777/5888
| 名稱 | CW6180 | CW61125 | CW61160 | CW61200 | |
| 床身部分 | 床身上最大工件回轉直徑 | 800mm | 1250mm | 1600mm | 2000mm |
| 刀架上最大工件回轉直徑 | 450mm | 850mm | 1250mm | 1600mm | |
| 頂尖間最大工件長度 | 根據客戶要求 | 根據客戶要求 | 根據客戶要求 | 根據客戶要求 | |
| 頂尖間最大工件重量 | 8T | 10T | 15T | 15T | |
| 床身導軌寬度 | 600mm | 770mm | 1250mm | 1400mm | |
| 刀架部分 | 刀架最大橫向行程 | 400mm | 625mm | 800mm | 1000mm |
| 刀架最大縱向行程 | 根據客戶要求 | 根據客戶要求 | 根據客戶要求 | 根據客戶要求 | |
| 刀架快速移動（橫向） | 2000mm/min | 2000mm/min | 2000mm/min | 2000mm/min | |
| 刀架快速移動（縱向） | 3000mm/min | 3000mm/min | 3000mm/min | 3000mm/min | |
| 刀架結構 | 方刀臺 | 方刀臺 | 方刀臺 | 方刀臺 | |
| 刀桿截面尺寸 | 32×32 mm | 40×40 mm | 40×40 mm | 40×40 mm | |
| 主軸部分 | 主軸前軸軸承內孔直徑 | Φ160 mm | Φ190 mm | Φ200 mm | Φ220 mm |
| 主軸通孔直徑 | Φ60 mm | Φ100 mm | Φ100 mm | Φ100 mm | |
| 卡盤直徑 | Φ500 mm | Φ800 mm | Φ1250 mm | Φ1600 mm | |
| 尾座部分 | 尾座套筒直徑 | Φ120 mm | Φ120 mm | Φ160 mm | Φ180 mm |
| 尾座套筒最大行程 | 300mm | 300mm | 300mm | 300mm | |
| 電機部分 | 主電機功率 | 11KW | 11KW | 15KW | 22KW |
| 橫向電機功率 | 1.5KW | 1.5KW | 1.5KW | 1.5KW | |
| 縱向電機功率 | 1.5KW | 1.5KW | 1.5KW | 1.5KW | |
| 機床精度 | 尺寸精度 | 1T17 | 1T17 | 1T17 | 1T17 |
| 精車外圓圓度 | 0.03mm | 0.03mm | 0.03mm | 0.03mm | |
| 精車外圓圓柱度 | 0.035/300mm | 0.035/300mm | 0.035/300mm | 0.035/300mm | |
| 精車外圓平面度 | 0.030/300mm | 0.030/300mm | 0.030/300mm | 0.030/300mm | |
| 精車外圓表面粗糙度 | Ra3.2 | Ra3.2 | Ra3.2 | Ra3.2 |

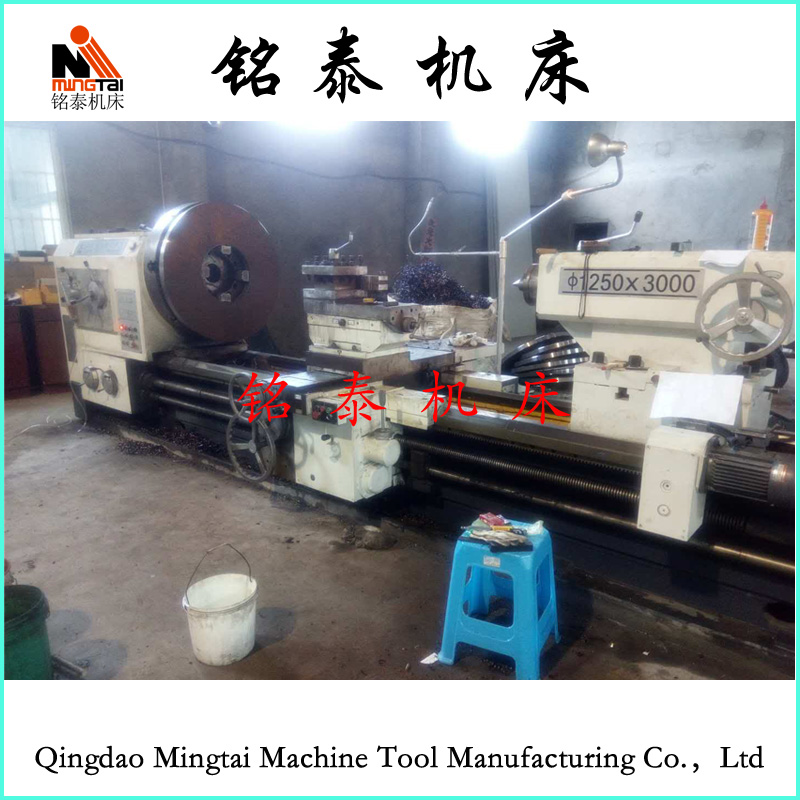

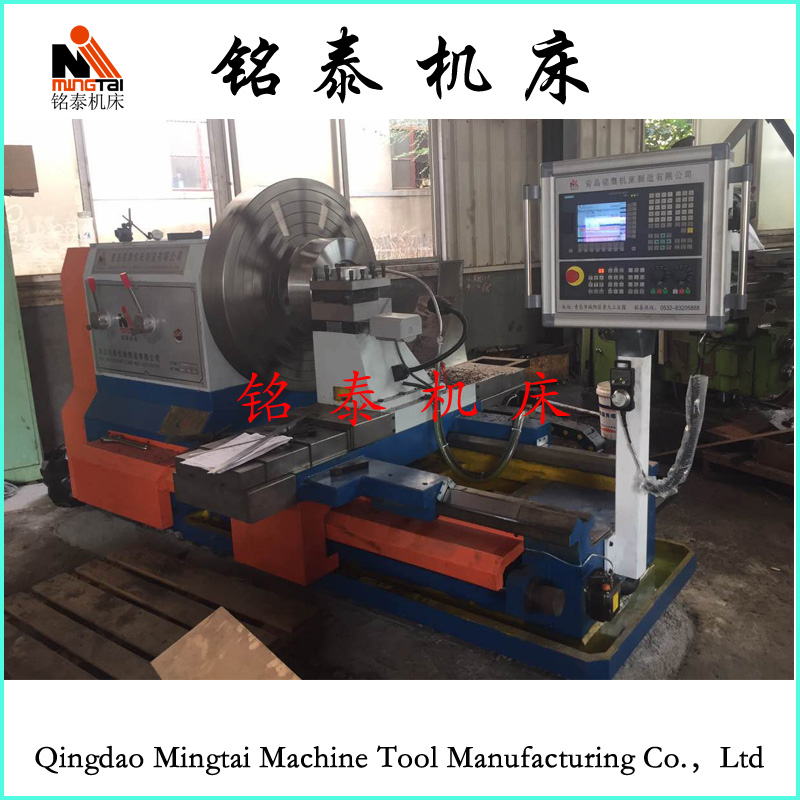

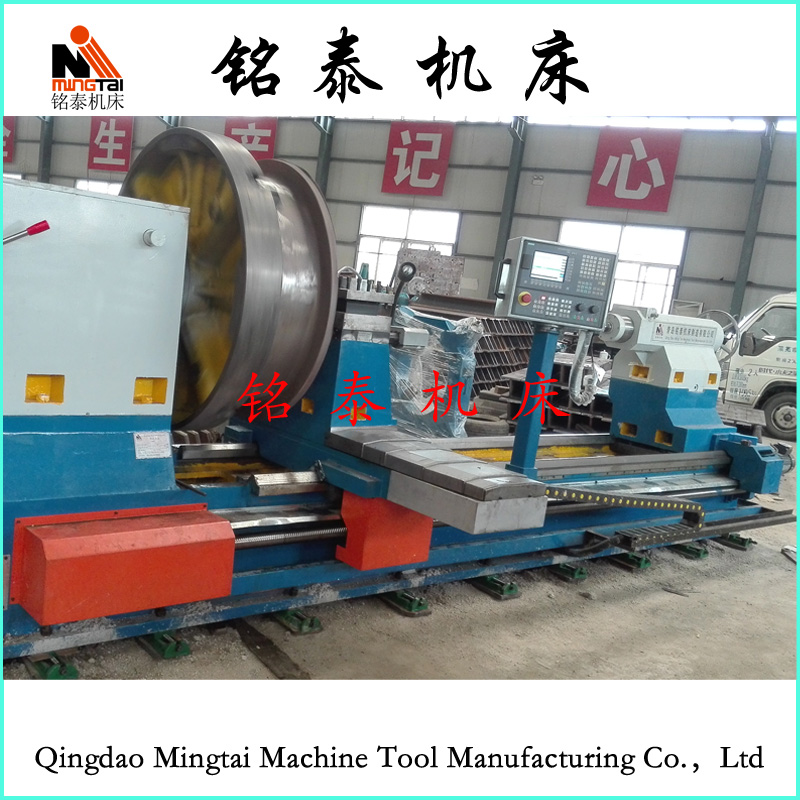

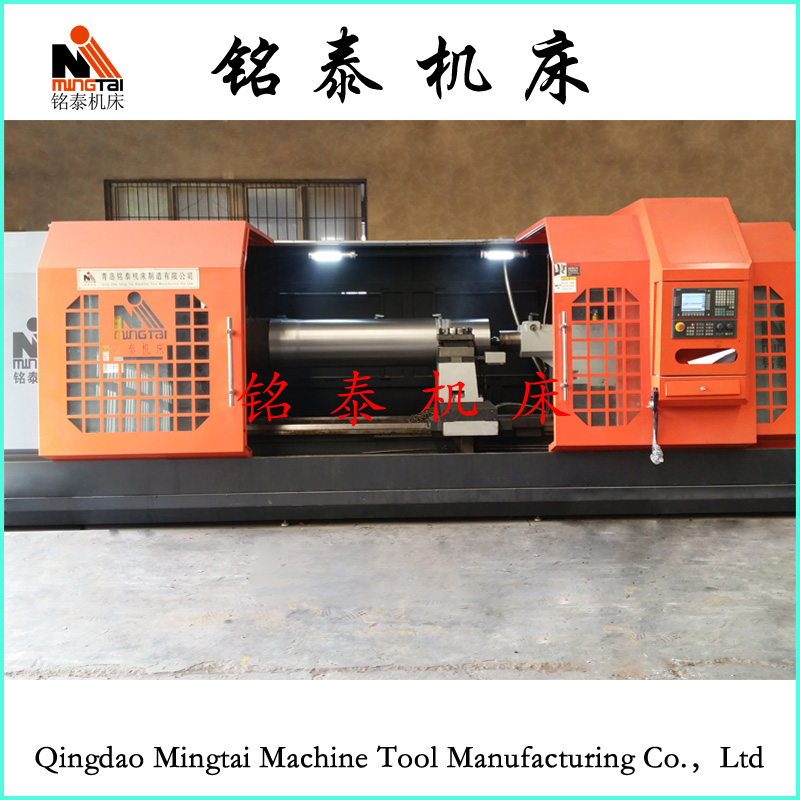

使用案例
