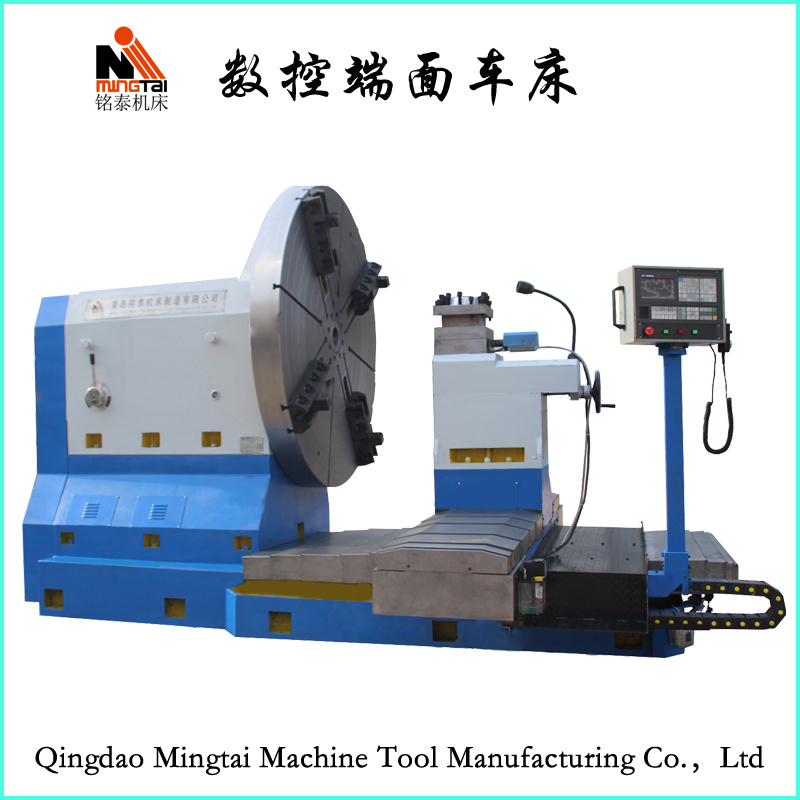

數控端面車床
CK64300
CK64/CW64系列端面車床具有加工精度高，噪音低，傳動平穩等優點，主要適用于風電機械、紡織機械、礦山機械、化工機械、鑄造機械、橡膠機械等盤類工件的加工。機床主軸采用高精度軸承及高剛性主軸結構設計，使機床實現穩定、高精度、吃刀量大的切削加工。
全國咨詢服務熱線: 0532-83205777/5888
| 名稱 | CW6016 | CW6020 | CW6025 | CW6030 | |
| 床身部分 | 床身上最大工件回轉直徑 | 1600mm | 2000mm | 2500mm | 3000mm |
| 頂尖間最大工件長度 | 500mm | 500mm | 700mm | 700mm | |
| 頂尖間最大工件重量 | 3T | 3T | 5T | 5T | |
| 刀架部分 | 刀架最大橫向行程 | 800mm | 1000mm | 1250mm | 1500mm |
| 刀架最大縱向行程 | 500mm | 500mm | 700mm | 750mm | |
| 刀架快速移動（橫向） | 2000mm/min | 2000mm/min | 2000mm/min | 2000mm/min | |
| 刀架快速移動（縱向） | 3000mm/min | 3000mm/min | 3000mm/min | 3000mm/min | |
| 刀架結構 | 手動方刀臺 | 手動方刀臺 | 手動方刀臺 | 手動方刀臺 | |
| 刀桿截面尺寸 | 32×32 mm | 40×40 mm | 40×40 mm | 40×40 mm | |
| 主軸部分 | 主軸前軸軸承內孔直徑 | Φ190 mm | Φ200 mm | Φ220 mm | Φ240 mm |
| 主軸通孔直徑 | Φ100 mm | Φ100 mm | Φ100 mm | Φ100 mm | |
| 卡盤直徑 | Φ1200 mm | Φ1600 mm | Φ2000 mm | Φ2500 mm | |
| 電機部分 | 主電機功率 | 11KW | 11KW | 15KW | 18.5KW |
| 橫向電機功率 | 15N.m | 15N.m | 15N.m | 15N.m | |
| 縱向電機功率 | 15N.m | 15N.m | 15N.m | 15N.m | |
| 機床精度 | 尺寸精度 | 1T17 | 1T17 | 1T17 | 1T17 |
| 精車外圓圓度 | 0.03mm | 0.03mm | 0.03mm | 0.03mm | |
| 精車外圓圓柱度 | 0.035/300mm | 0.035/300mm | 0.035/300mm | 0.035/300mm | |
| 精車外圓平面度 | 0.030/300mm | 0.030/300mm | 0.030/300mm | 0.030/300mm | |
| 精車外圓表面粗糙度 | Ra3.2 | Ra3.2 | Ra3.2 | Ra3.2 |
